首頁氣力輸送的計算較為復雜，計算公式也各有不同，在實際計算應用，還不能完全肯定哪一些公式最接近生產實際，因此設計時應留有余地。
一、設計準備
(一)原始資料
(1)物料的物理化學特性：包括粒度分布、形狀、松散密度、懸浮速度、水分、吸濕性、摩擦角、流動性、破碎性、腐蝕性、靜電效應、磨削性、毒性、放射性等。
(2)輸送量：包括晝夜總輸送量、供料變動率、最大和最小允許輸送量等。
(3)輸送起點和終點的具體情況：包括輸送裝置前后機械連接情況、安裝的車輛船型尺寸、后方存?zhèn)}容量等。
(4)輸送距離和管路布置情況：包括水平、垂直料管長度、彎管數量和轉彎角度等。
(5)裝置運轉管理條件：包括是否自動控制、遙控和聯鎖、裝置修理、保養要求等。
(6)安裝地點的情況：包括廠房結構、承載能力、氣象條件。
(7)電源。
(8)其他：包括對噪聲、粉塵處理要求等。
(二)設計程序
(1)分析原始資料。根據設計要求，分析物料特性、輸送條件，并收集有關參數。
(2)擬定氣力輸送系統型式。采用吸送式系統、壓送式系統、還是混合式系統。
(3)選定輸料管路布置及各主要部件的結構型式，繪制系統布置示意圖。

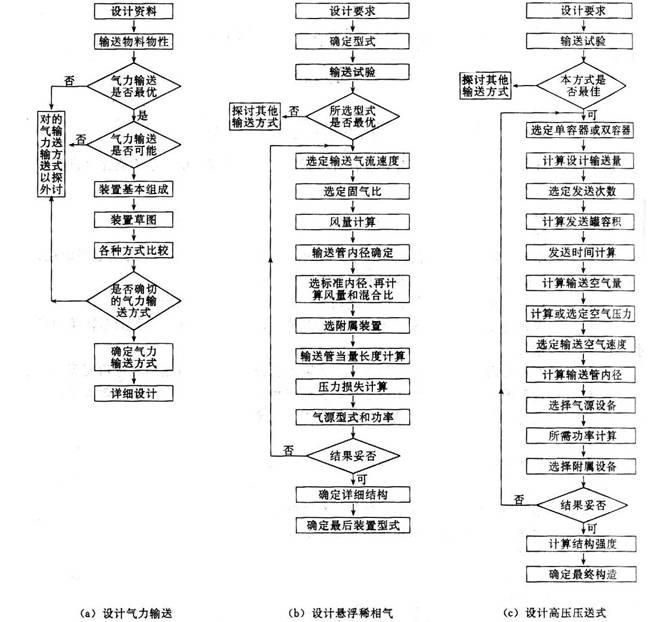

(4)繪制程序框
